ETW-B101T 外嵌式工业触摸一体机以钣金后盖结构为核心设计亮点，聚焦工业场景下的高性价比需求，兼顾实用性能与成本控制，可灵活嵌入各类工业机柜、生产线操作台及中小型自动化设备，为电子制造、仓储物流、轻工业控制等领域提供数据可视化、设备操控、信息交互的一体化解决方案，助力企业以合理成本实现工业智能化升级。

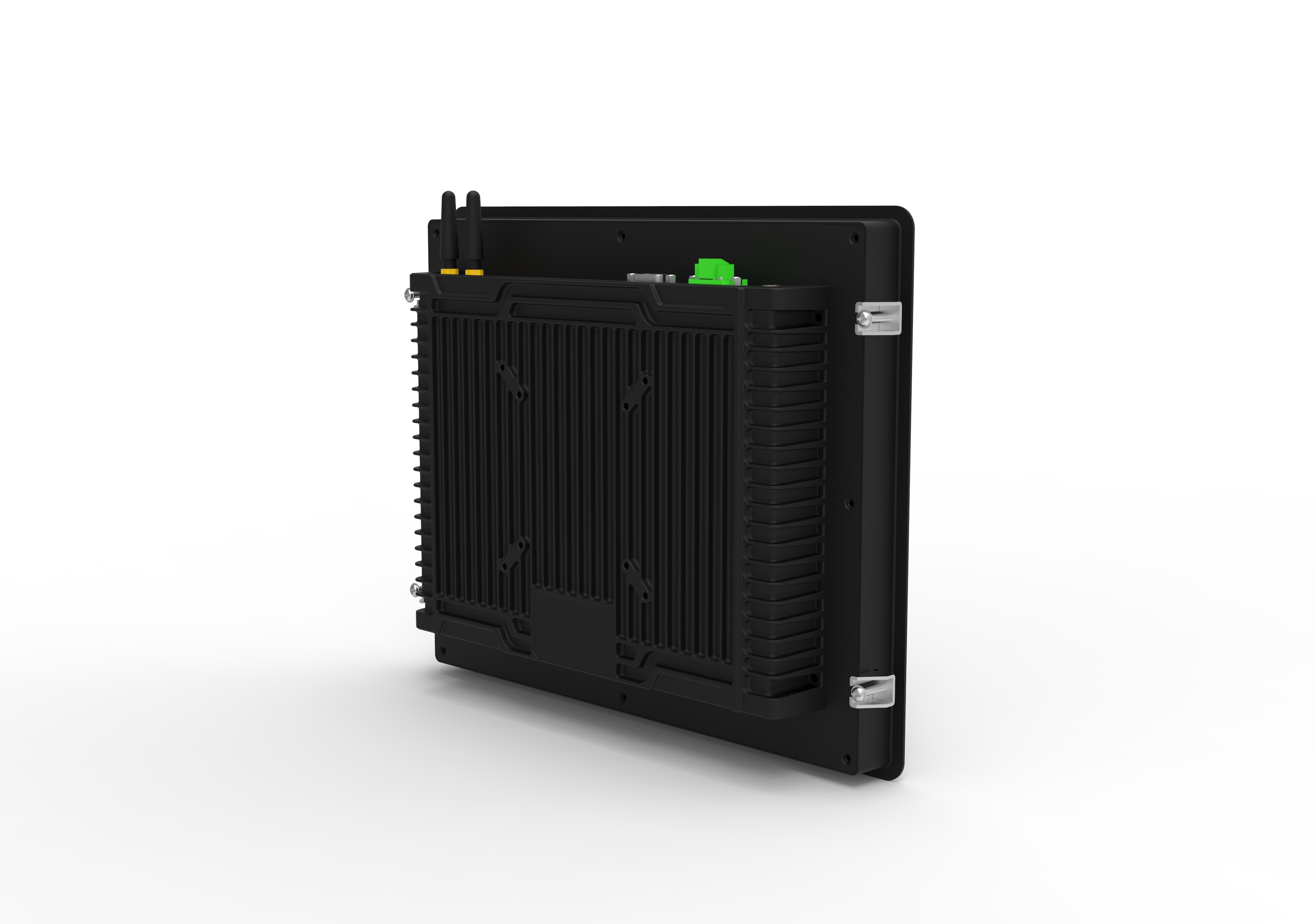

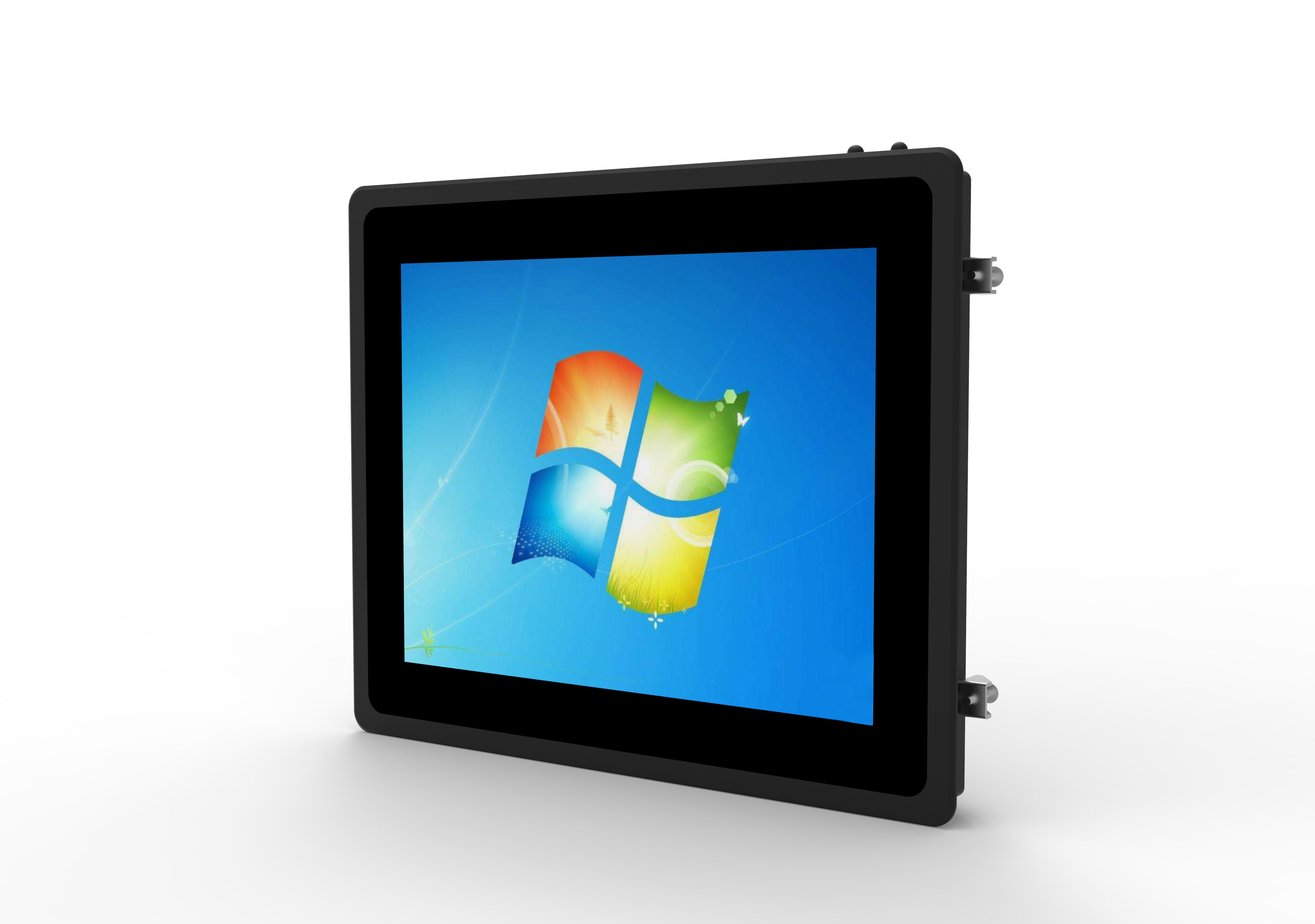

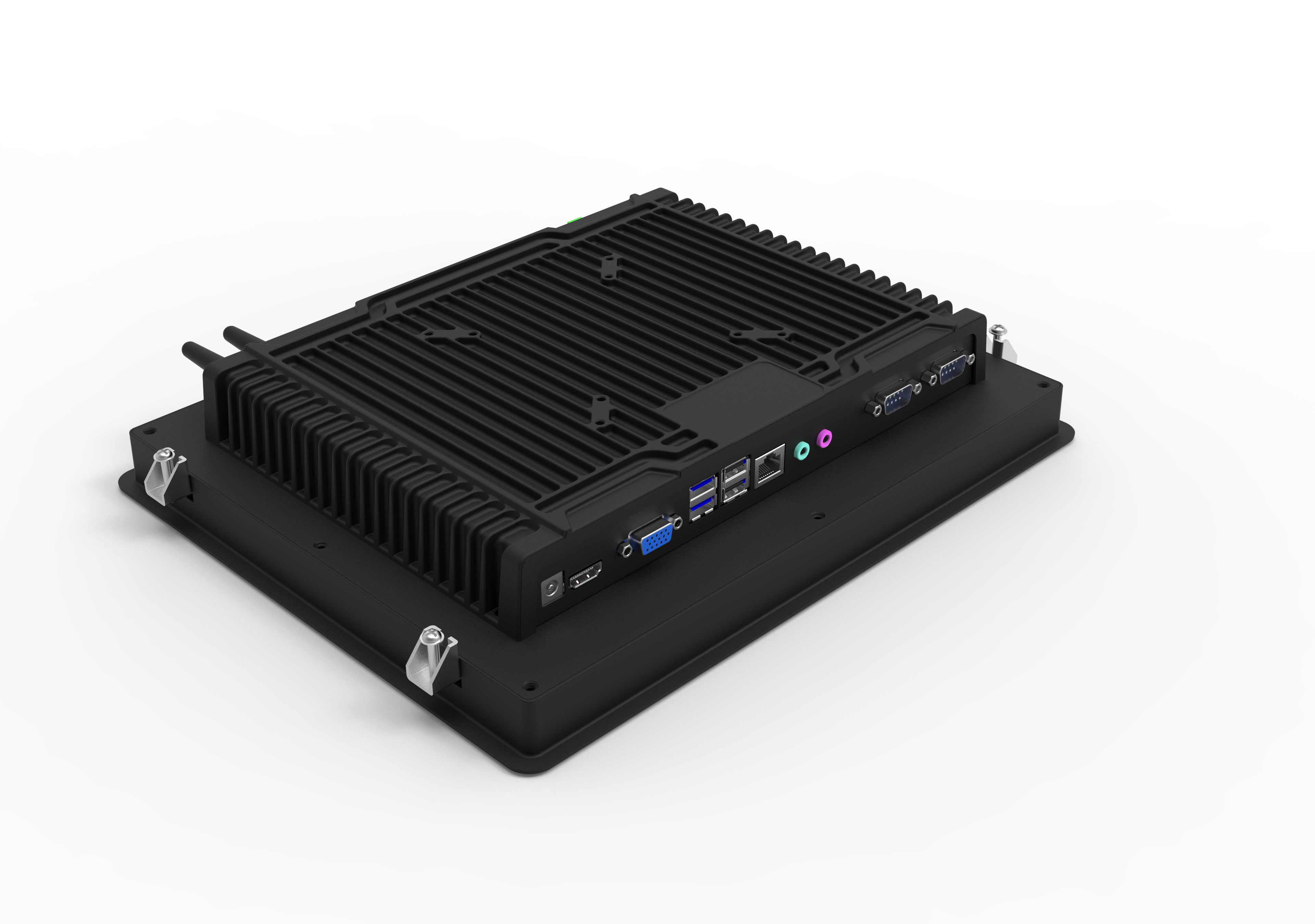

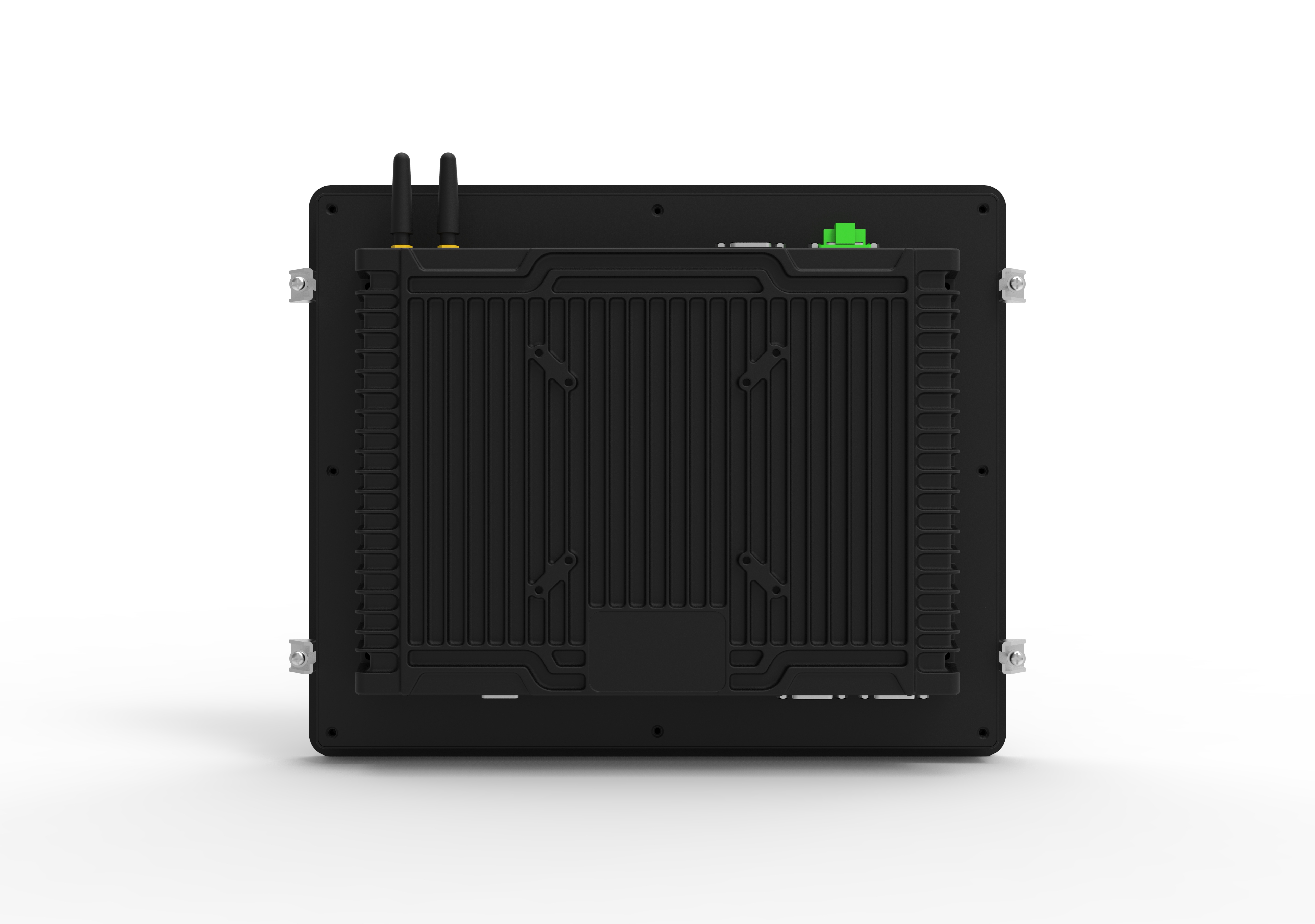

外嵌式工业工控一体机ETW-B101T(钣金后盖)
ETW-B101T 外嵌式工业触摸一体机以钣金后盖结构为核心设计亮点，聚焦工业场景下的高性价比需求，兼顾实用性能与成本控制，可灵活嵌入各类工业机柜、生产线操作台及中小型自动化设备，为电子制造、仓储物流、轻工业控制等领域提供数据可视化、设备操控、信息交互的一体化解决方案，助力企业以合理成本实现工业智能化升级。
典型应用场景：
电子元件生产线：嵌入生产线操作台，实时采集贴片机、焊接设备的运行参数，通过触控屏直观展示生产进度与设备状态，当出现参数异常时及时报警，助力生产线以合理成本实现智能化监控，降低不良品率。
仓储物流分拣系统：作为分拣设备控制终端，联动扫码模块识别货物信息，通过触控屏下达分拣指令，钣金后盖的高效散热确保设备在仓库高温环境下稳定运行，同时高性价比特性降低仓储自动化改造成本。
中小型机床控制：适配中小型数控机床、加工中心，替代传统操作面板，实现加工参数设置、流程监控与故障报警一体化，钣金结构的耐用性可承受车间粉尘与轻微振动，满足机床长期运行需求。
产品特点
FEATURE
产品参数
PRODUCT PARAMETERS
显示屏参数 | |
显示尺寸 | 10.1寸 |
显示比例 | 16 : 9 |
背光类型 | LED |
分辨率 | 1280 × 800@ 60 Hz |
像素大小 | 0.1695mm*0.1695mm |
亮度 | 300cd/㎡（高亮可选） |
色度 | 16.7M |
响应时间 | Typ.8ms |
对比度 | 1300：1 |
可视角度 | 85。/85。/85。/85。 |
触摸屏参数 | |
触摸方式 | 投射式电容触摸屏 |
触摸表面 | 透明 |
玻璃盖板 | 1.1mm |
触摸方式
| 手指触摸/电容笔触摸 |
表面硬度 | ≥6H |
Windows系统
| |
处理器 | Intel Baytrail J1800/1900 处理器； |
芯片组 | Intel® SOC |
显示输出 | VGA、LVDS、HDMI |
多显支持 | VGA+HDMI/VGA+LVDS/HDMI+LVDS 双显（同/异步） |
USB | 1*USB3.0 8*USB2.0 |
内存 | 1*SO-DIMM DDR3L 1333HMz Max8GB |
音效 | 板载Realtek ALC269 音频解码控制器 内置功放输出2.2W@4Ω max |
网卡 | 板载1*Realtek RTL8111 千兆网卡(双网可选配) |
存储 | 1*SATA2.0 ；1*mSATA |
WIFI | 1*Mini-PCIE(for WIFI+Bluetooth Card ) |
COM | 6*COM（1*RS485 ） |
供电 | DC 12V 供电 |
散热系统 | 自带CPU散热器 |
环境 | 工作：0~60℃ ；存储：-20~75℃ 0%~95% 相对湿度，无冷凝 |
产品尺寸图
PRODUCT DIMENSION
工控五大应用领域
APPLICATION AREAS OF PRODUCTS
目前，工控机的应用领域已非常广泛，不论是工业现场、工业自动化 的领域，还是医疗、交通等行业都已大量应用工控机。 未来，工控机 行业无论从技术角度，还是市场角度，或是应用层面，都会得到广泛 的发展。
客户实拍
WORKSHOP
注意事项
PRECAUTIONS
1.将电源线插头部分接入所提供电源插座（必须独立使用220V/6A、中国制式、具 有过载保护功能和接地线的电源插座），本机默认通电启动；
2.需接入外部设备时，只需将其它设备USB接口（如键盘、鼠标、U盘）接入本设备 的USB接口，来操作本机或安装软件；
3.触摸屏为玻璃制品，搬动时请务必小心；
4.进行关机之后，必须关闭总电源；
5.切勿在带电状态下插拔设备的任何带电部件（包括外部设备）；
6.清洁时，请使用柔软的干布擦拭机身，切勿使用潮湿或有化学制品（如汽油）的 抹布；
7.请注意不要任意拉扯机器里面的连接电线，否则会引起电源或信号断短路；也不 要随意拆开机器，以免损坏部件；
8.当出现故障时，应立即切断总电源，拔下电源插头，停止使用，并及时联系经销 商或我司售后人员，请勿私自拆开或维修。
安装方式
WAY TO INSTALL
出厂前10项检测
